Positioner συγκόλλησης βιομηχανίας μηχανή, Positioner περιστροφικών πλακών 5T
1set
MOQ
Negotiable
τιμή
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: weldsuccess
Πιστοποίηση: CE
Αριθμό μοντέλου: HB200
Υψηλό φως:

positioner συγκόλλησης μηχανή

,

5T positioner συγκόλλησης μηχανή

,

positioner περιστροφικών πλακών

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Πλόιμη συσκευασία
Χρόνος παράδοσης: 20days
Όροι πληρωμής: TT LC
Δυνατότητα προσφοράς: 15sets/month
Προδιαγραφές
Περιγραφή προϊόντων

Περιστροφικά Positioners συγκόλλησης σωλήνων βιομηχανίας που ενώνουν στενά τον πίνακα στροφής



Γρήγορες λεπτομέρειες



  • Συμβατικά περιστροφικά positioners συγκόλλησης έχουν τις καθολικές εφαρμογές στη χειρωνακτική και αυτόματη συγκόλληση των περιφερειακών ραφών και στον ακριβή προσδιορισμό θέσης των κομματιών προς κατεργασία
  • Ελεύθερη στάση, γερή όλη η επεξεργασία χάλυβα
  • Πλήρως επεξεργασμένη στη μηχανή περιστροφική πλάκα των διάφορων μεγεθών με τα κεντραρίσματος αυλάκια και τις τ-αυλακώσεις
  • Τα κύρια ηλεκτρικά στοιχεία είναι εμπορικά σήματα ABB/Siemens
  • Το κρεμαστό κόσμημα χεριών με την περιστροφή Forward&Reverse, η κλίση UP&DOWN, και το ποτενσιόμετρο ταχύτητας είναι τυποποιημένα



1. Εισαγωγή



Συμβατικά περιστροφικά positioners συγκόλλησης σχεδιάζονται γιατί τα μέγιστα φορτία 5,000KG σε 20,000KG έχουν τις καθολικές εφαρμογές στη χειρωνακτική και αυτόματη συγκόλληση των περιφερειακών ραφών και στον ακριβή προσδιορισμό θέσης των κομματιών προς κατεργασία, και ισχύων εκτενώς στο δοχείο πίεσης, τη μεταλλουργία, τη δύναμη, τη χημική βιομηχανία, τη δομή μετάλλων και άλλες γραμμές.

Παρέχουμε επίσης κατάλληλα περιστροφικά positioners συγκόλλησης σύμφωνα με τις ειδικές απαιτήσεις σας.



2. Κύριες παράμετροι



Πρότυπο HB50 HB100 HB150 HB200
Ανώτατα κλ φόρτωσης 5.000 10.000 15.000 20.000
Εκτιμημένη εκκεντρικότητα χιλ. 250 200 200 200
Εκτιμημένο κέντρο βαρύτητας χιλ. 400 630 630 630
Διάμετρος χιλ. Worktable Φ1600 Φ2000 Φ2200 Φ2500
Γωνία κλίσης 0°~120° 0°~120° 0°~120° 0°~120°
Περιστροφή/λεπτό ταχύτητας περιστροφής 0.07-0.7 0.06-0.6 0.05-0.5 0.05-0.5
Περιστροφή/λεπτό ταχύτητας κλίσης 0,15 0,14 0,14 0,14
Δύναμη KW μηχανών περιστροφής 2.2 3 4 5.5
Δύναμη KW μηχανών κλίσης 3 4 5.5 7.5
Ανώτατη διάμετρος περιστροφής του κομματιού προς κατεργασία σε 90° χιλ. 2750 3100 3400 3400
Αμπέρ Α επιχωμάτωσης 1000 1000 1000 1000
Μήκος χιλ. κύριων πλαισίων 2400 2900 3500 3500
Ύψος χιλ. κύριων πλαισίων 1676 1920 2180 2190
Πλάτος χιλ. κύριων πλαισίων 1790 2195 2282 2500
Παροχή ηλεκτρικού ρεύματος 380V 50HZ 3P ή κατάλληλος
Ανωτέρω είναι τα τυποποιημένες πρότυπα και οι παράμετροί μας, και μπορεί να σχεδιαστεί και να κατασκευαστεί κατόπιν αιτήσεως.

*We διατηρήστε το δικαίωμα να αλλαχτούν οι προδιαγραφές χωρίς προηγούμενη ειδοποίηση.



3. Κύρια χαρακτηριστικά γνωρίσματα



Τα τυποποιημένα πρότυπα συμβατικά περιστροφικά positioners συγκόλλησής μας έχουν τα ακόλουθα χαρακτηριστικά γνωρίσματα:

  • Ελεύθερη στάση, γερή όλη η επεξεργασία χάλυβα
  • Μεταβλητή επιτραπέζια περιστροφή ταχύτητας που ελέγχεται από τον αναστροφέα
  • Μηχανή με το φρένο
  • Πλήρως επεξεργασμένη στη μηχανή περιστροφική πλάκα των διάφορων μεγεθών με τα κεντραρίσματος αυλάκια και τις τ-αυλακώσεις
  • Επεξεργασία ανατίναξης άμμου στα κύρια μέρη συγκόλλησης πρίν χρωματίζει
  • Όλα τα μέρη κινήσεων έχουν το σύστημα λίπανσης
  • Τα κύρια ηλεκτρικά στοιχεία είναι εμπορικά σήματα ABB/Siemens
  • Το κρεμαστό κόσμημα χεριών με την περιστροφή Forward&Reverse, η κλίση UP&DOWN, και το ποτενσιόμετρο ταχύτητας είναι τυποποιημένα
  • Αποδοτική ενσωματωμένη επιχωμάτωση
  • Ανυψωτικό lug στη βάση του κρεβατιού κυλίνδρων
  • Τυποποιημένο χρώμα:



Προαιρετικά χαρακτηριστικά γνωρίσματα:



  • Τετραγωνικός worktable
  • Όπλα επέκτασης
  • Εκτενή εξαρτήματα συστημάτων όπως τα τσοκ τρεις-σαγονιών
  • Διακόπτης ποδιών
  • Διεπαφή για τον ακέραιο έλεγχο με τη συγκόλληση column&boom



4. Σειρά ανεφοδιασμού



  • Positioner συγκόλλησης (συμπεριλαμβανομένου του πλαισίου μηχανών, worktable, κ.λπ.) 1set
  • Ηλεκτρικό σύστημα ελέγχου (συμπεριλαμβανομένου 1piece του ηλεκτρικού γραφείου ελέγχου, 1piece του κιβωτίου τηλεχειρισμού και του πενταλιού ποδιών με το καλώδιο 6m] 1set
  • Τεχνικά έγγραφα (με το χειρωνακτικό βιβλίο, το πιστοποιητικό συμμόρφωσης, τον κατάλογο συσκευασίας, κ.λπ.) 1set



5. Σχέδιο αναφοράς

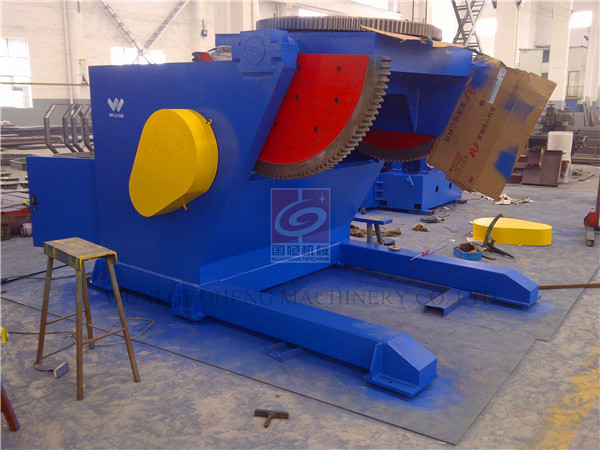

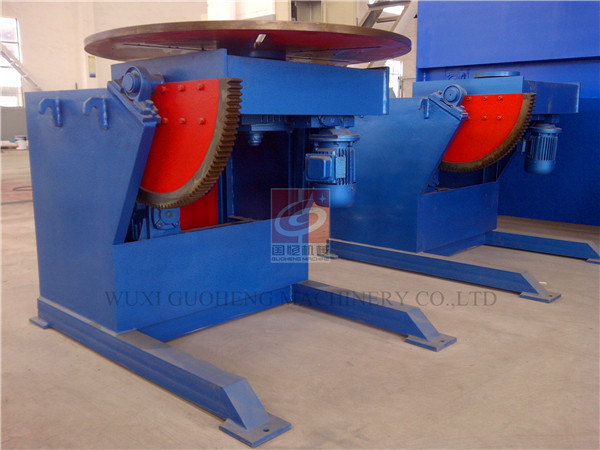

Συμβατικά αυτόματα γέρνοντας περιστροφικά Positioners 5000KG συγκόλλησης - 20000KG
