Αυτόματη γραμμή συγκόλλησης επιτροπής γεφυρών, μηχανή συγκέντρωσης πλευρών του U, αυτόματη μηχανή συγκόλλησης πλευρών του U

Γρήγορες λεπτομέρειες

• Ο εξοπλισμός που χρησιμοποιείται κυρίως για τη συνέλευση u-πλευρών του πιάτου γέφυρα-προσώπου
• Δύο σύνολα μηχανών ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ μέσω των μειωτών οδηγούν το πλαίσιο ατσάλινων σκελετών που ταξιδεύει στη ράγα
• 5sets του κεφαλιού συνελεύσεων

1. Εισαγωγή

Με την όλο και περισσότερο ανάπτυξη του μεγάλου προγράμματος γεφυρών δομών χάλυβα, η σημασία στην αυτόματη κατασκευή του u-πλευρού αυξάνεται μέρα με τη μέρα λόγω της μεγάλης ζήτησης και των υψηλών απαιτήσεων για την παραγωγικότητα και την ποιότητα ένωσης. Η επιχείρησή μας παρέχει τους διάφορους εξοπλισμούς κατασκευής προσώπου γεφυρών για τις εσωτερικές δημόσια εταιρείες ως Σαγκάη ZMPC, Jiangnan που στέλνει το κοβάλτιο και άλλους κατασκευαστές δομών χάλυβα γεφυρών στην Κίνα. Έχουμε κερδίσει τα ευνοϊκά σχόλια από τους πελάτες μας.

2. Κύρια εφαρμογή και κατάλληλη σειρά

• Ο εξοπλισμός που χρησιμοποιείται κυρίως για τη συνέλευση u-πλευρών του πιάτου γέφυρα-προσώπου. Το κομμάτι προς κατεργασία θα τοποθετηθεί στη συνέλευση worktable, τα πιάτα u-πλευρών είναι προκαταρκτικά που τοποθετείται από τη χειρωνακτική γραμμή χαρακτηρίζοντας, και που πιέζονται έπειτα τα πιάτα u-πλευρών στενά από τον κύλινδρο πετρελαίου για τη συγκόλληση σημείων.

• Κατάλληλη σειρά:

Πλάτος γείσων: 4000mm
Απόσταση μεταξύ των u-πλευρών: 500800mm
Μήκος κομματιών προς κατεργασία: 15000mm

3. Κύριες προδιαγραφές και παράμετροι

• Έκταση ραγών: 5000mm
• Ποσότητα κεφαλιού συνελεύσεων: 5sets
• Κτύπημα ανελκυστήρων του κεφαλιού συνελεύσεων: 200mm
• Κινούμενη ταχύτητα ατσάλινων σκελετών: 5m/min
• Δύναμη του ατσάλινου σκελετού: 2.2kW
• Πίεση του υδραυλικού συστήματος: 9MPa
• Ανώτατη πίεση του ενιαίου κυλίνδρου: 1.5T


4. Περιγραφές λεπτομέρειας

• Ο ατσάλινος σκελετός είναι το πλαίσιο της μηχανής, τα άλλα μέρη εγκαθίστανται στο πλαίσιο ατσάλινων σκελετών. Οι λειτουργίες του πλαισίου ατσάλινων σκελετών είναι κυρίως για την υποστήριξη των σχετικών μερών και η λήψη των μερών ταξιδεύει με την ταχύτητα συγκόλλησης. Το μειονέκτημα του πλαισίου ατσάλινων σκελετών έχει τη διακινούμενη ακτίνα δύο. Δύο σύνολα μηχανών ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ μέσω των μειωτών οδηγούν το πλαίσιο ατσάλινων σκελετών που ταξιδεύει στη ράγα. Δύο ζεύγη των ροδών είναι αδύνατα ενάντια στην πλευρά ραγών, η οποία κρατά το σταθερό ταξίδι. Και οι δύο πλευρές της διακινούμενης ακτίνας τελών είναι εξοπλισμένες με τη συσκευή λαβής διαδρομής, οι οποίες εξασφαλίζουν ότι η μηχανή δεν μπορεί να παρεκκλίνει από τη ράγα λόγω της πάρα πολύ μεγάλης πίεσης κατά τη διάρκεια της διαδικασίας στερέωσης κομματιών προς κατεργασία. Ο σταθμός υδραυλικών αντλιών και το κιβώτιο διανομέων δύναμης και ούτω καθεξής, είναι στην πλατφόρμα του πλαισίου ατσάλινων σκελετών, η οποία κινείται μαζί με τη μηχανή.

• Κάτω από τις μεταφορές, είναι εξοπλισμένο με το μετρητή προσωπικού, ο οποίος μπορεί άμεσα να παρουσιάσει την απόσταση μεταξύ πέντε κεφαλιών συνελεύσεων, και κατάλληλος να ταιριάξει για το διαφορετικό διάστημα μεταξύ των u-πλευρών και του πλάτους της επιτροπής.

• Το ηλεκτρικό σύστημα ελέγχου αποτελείται από ένα ηλεκτρικό κιβώτιο ελέγχου και έξι κιβώτια λειτουργίας. Το ηλεκτρικό κιβώτιο ελέγχου εγκαθίσταται στο πλαίσιο ατσάλινων σκελετών, ένα από τα κιβώτια λειτουργίας καθορίζεται στην μπροστινή στήλη του πλαισίου ατσάλινων σκελετών, και τα άλλα πέντε κιβώτια λειτουργίας καθορίζονται στην επικεφαλής συσκευή συνελεύσεων. Όλες οι κινήσεις μπορούν να πραγματοποιηθούν από τους ελέγχους του κιβωτίου λειτουργίας.

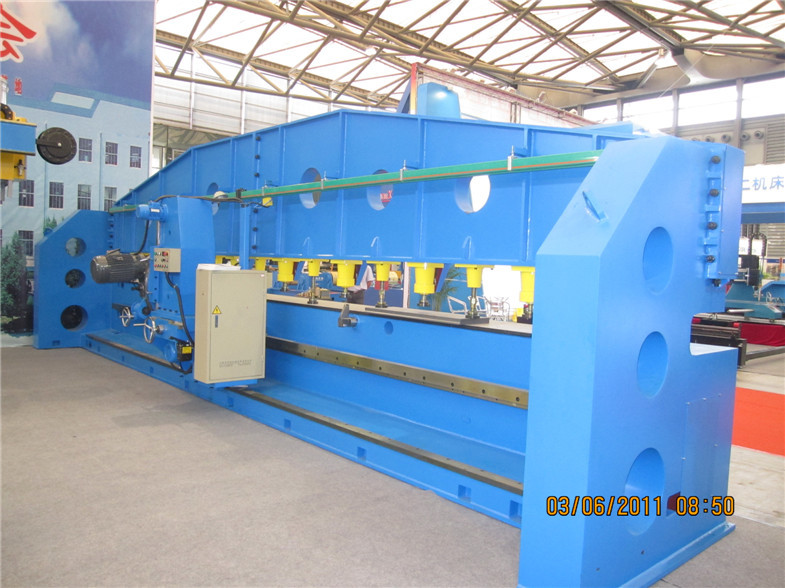

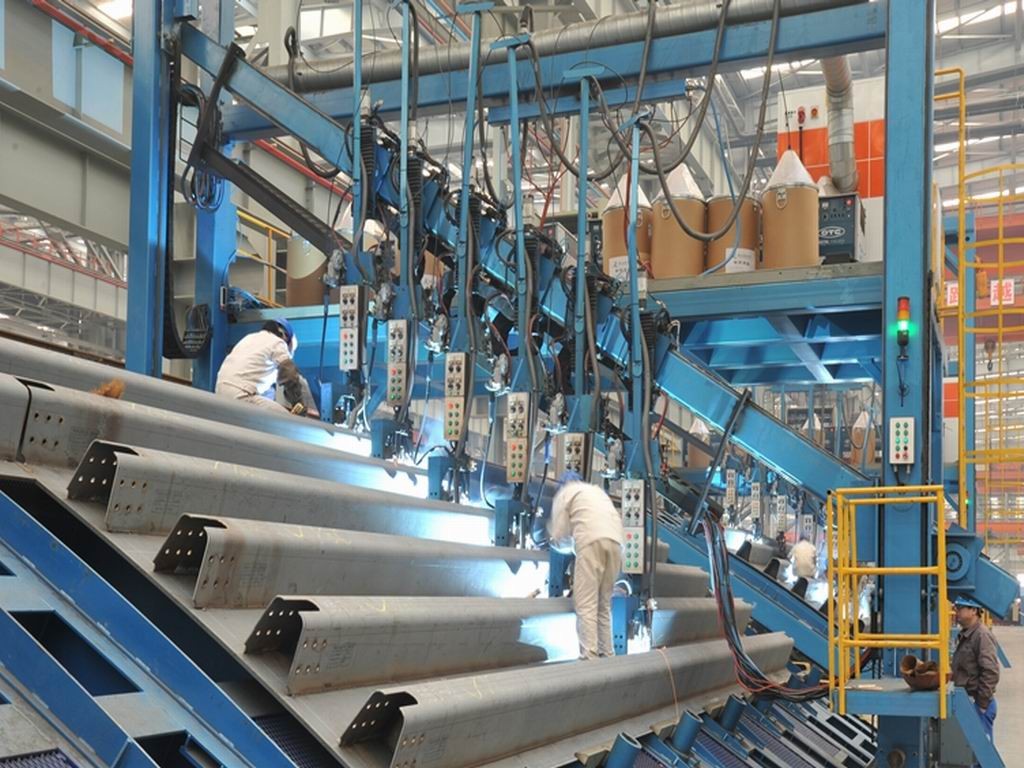

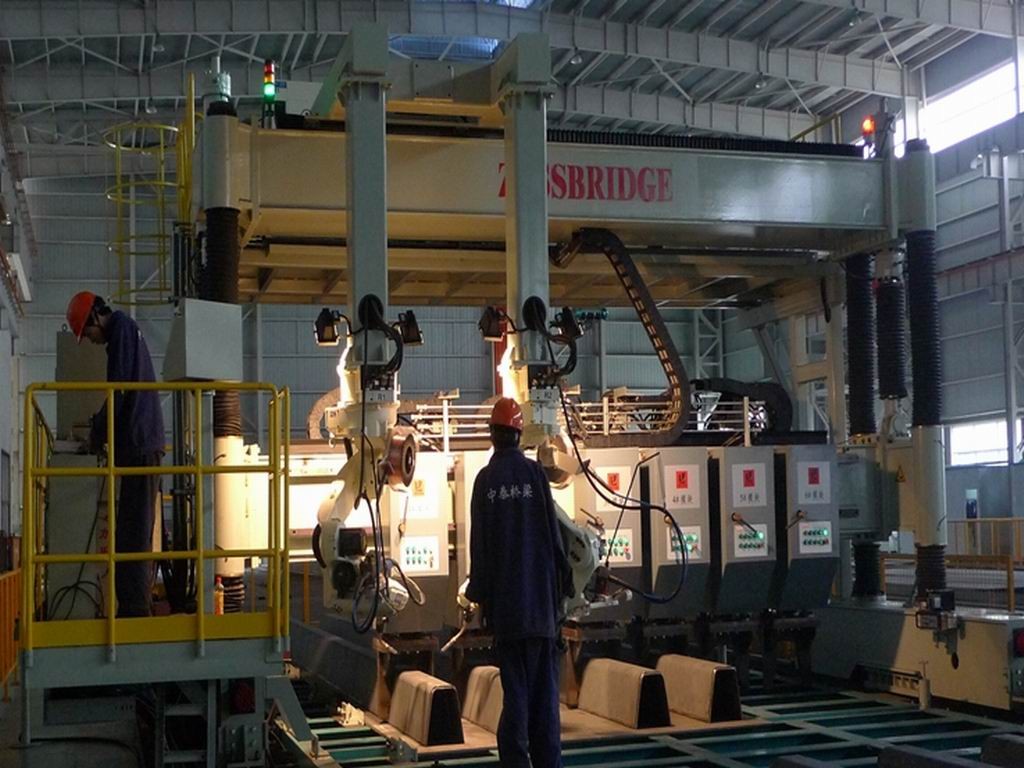

5. Φωτογραφία αναφοράς

6. Συγκριτικό πλεονέκτημα

• ISO9000&CE επικυρωμένο
• Διεθνής εξουσιοδότηση
• Ακριβής παράδοση
• Επαγγελματική και πεπειραμένη ομάδα μηχανικών για να εξασφαλίσει το προηγμένο σχέδιο για τη δομή και ηλεκτρικός
• Πεπειραμένος και εξειδικευμένοι εργάτες στην προσοχή για κάθε εργασία ρεύστε από την υλική κοπή, τη συγκόλληση, τη λείανση στην τελική συνέλευση και τη δοκιμή για να εξασφαλίσει υψηλή ποιότητα μηχανών
• Επαγγελματικός και πεπειραμένος μετά από την υπηρεσία πώλησης ομάδα για να εγγυηθεί γρήγορα και ικανοποιημένη εγκατάσταση, ανάθεση ή υπηρεσία
• Βέλτιστες υλικά και μεταφορές για να εξασφαλίσει την καλύτερη απόδοση
• Η Επιτροπή και δοκιμή πριν από την παράδοση
• Η επιθεώρηση εργοστασίων ενθαρρύνεται
