Βαρέων καθηκόντων ράγα 38KG/m γραμμών παραγωγής συγκόλλησης ακτίνων κιβωτίων ατσάλινων σκελετών
Γρήγορες λεπτομέρειες
1. Εισαγωγή
Αυτή η μηχανή χρησιμοποιείται για τη συνέλευση της u-beam&Box-ακτίνας. Τοποθετήστε τα πιάτα στο υποστήριγμα με τη βοηθητική κεντραρίσματος συσκευή. Η μηχανή οδηγεί τον ατσάλινο σκελετό για να ταξιδεψει και ο ανώτερος κύλινδρος Τύπου και ο δευτερεύων Τύπος κυλίνδρων Τύπου τα πιάτα για να τελειώσει τη συνέλευση και τη συγκόλληση καρφιών.
2. Κύριες παράμετροι
Πρότυπο | UBZ12 | UBZ15 |
Κατάλληλο μέγεθος κομματιών προς κατεργασία (χιλ.) | 300-1200 | 300-1500 |
Πάχος κομματιών προς κατεργασία (χιλ.) | ≦80 | ≦80 |
Ανώτατη χωρητικότητα φορτίων (τ) | 20 | 20 |
Ταχύτητα ταξιδιού ατσάλινων σκελετών (m/min) | 4/6 (διπλή ταχύτητα) | 4/6 (διπλή ταχύτητα) |
Πίεση υδραυλικών συστημάτων (MPA) | 16 | 16 |
Ανώτατη πίεση του δευτερεύοντος κυλίνδρου (τ) | 15 | 15 |
Ανώτατη πίεση του ανώτερου κυλίνδρου (τ) | 30 | 30 |
Παροχή ηλεκτρικού ρεύματος | AC380V, 50HZ, 3P ή κατάλληλος | |
Ανωτέρω είναι τα τυποποιημένες πρότυπα και οι παράμετροί μας, και μπορεί να σχεδιαστεί και να κατασκευαστεί κατόπιν αιτήσεως. |
3. Αρχή εργασίας
Η μηχανή χρησιμοποιείται κυρίως για τη συνέλευση u-ακτίνων και box-beam κατά τη διάρκεια της παραγωγής ακτίνων/box-beam του u του κόλπου. Το κομμάτι προς κατεργασία τίθεται στο μεταφορέα με τη βοηθητική μονάδα ευθυγράμμισης. Η μηχανή οδηγεί τον ατσάλινο σκελετό στην περιοχή εργασίας. Με τον κύλινδρο κάτω-κτυπήματος και τον κύλινδρο δευτερεύων-κτυπήματος στον ατσάλινο σκελετό ταξιδιού, ο Ιστός και η φλάντζα του κομματιού προς κατεργασία πιέζονται, και σημείο-ενωμένος στενά θα εκτελεσθεί στο πιεσμένο τμήμα. Μέσω του ταξιδιού του ατσάλινου σκελετού, η χειρωνακτική σημείο-συγκόλληση πραγματοποιείται κατά μήκος ολόκληρου του μήκους του κομματιού προς κατεργασία.
4. Κύρια χαρακτηριστικά γνωρίσματα
Τα τυποποιημένα πρότυπα των μηχανών συνελεύσεων u-beam&Box-ακτίνων μας έχουν τα ακόλουθα χαρακτηριστικά γνωρίσματα:

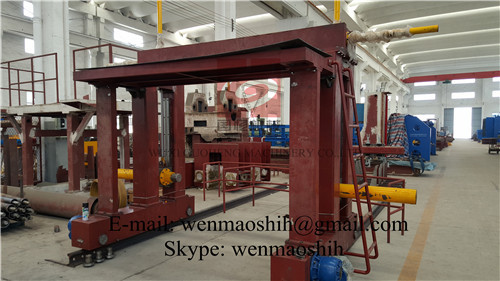

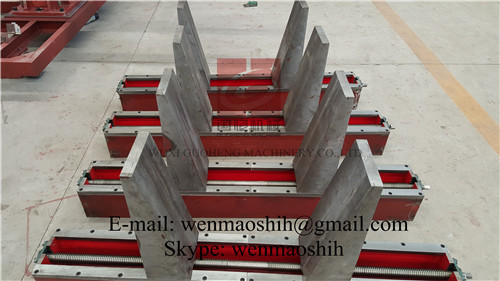

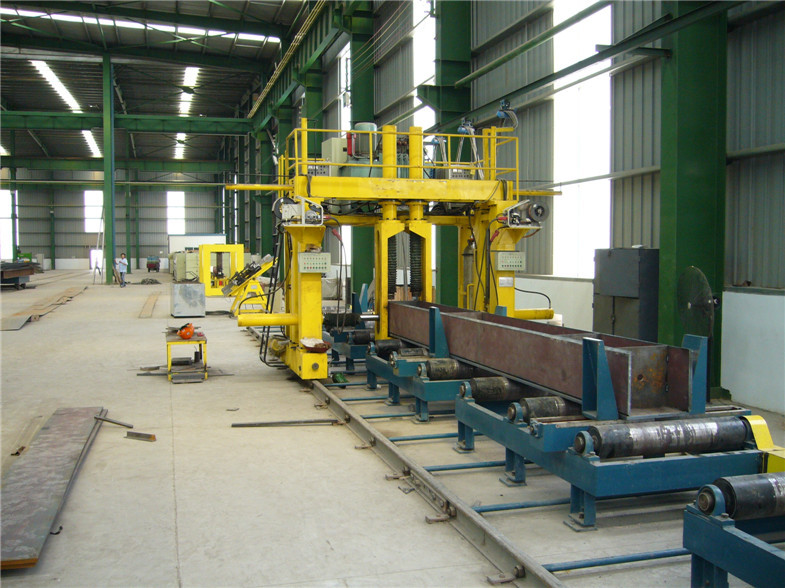

5. Φωτογραφία αναφοράς
6. Συγκριτικό πλεονέκτημα
