Πολυ - επικεφαλής μηχανή συγκόλλησης επιτροπής γεφυρών, μηχανή συγκόλλησης πλευρών του U, ζυγίζοντας αυτόματη συγκόλληση δομών

Γρήγορες λεπτομέρειες

• Ο εξοπλισμός που χρησιμοποιείται κυρίως για τη συγκόλληση ασπίδων αερίου του CO2 u-πλευρών του πιάτου γέφυρα-προσώπου
• Υπάρχει η μηχανική ακολουθώντας συσκευή στο μπροστινό μέρος του βραχίονα συγκόλλησης
• Ο ατσάλινος σκελετός και ο οξυγονοκολλητής είναι ολοκληρωμένος έλεγχος, ο οποίος τους κάνει για να είναι συνεργασμένη καλύτερη και καταλληλότερη λειτουργία
• Η διπλή οδήγηση πλευρών της μεταβλητής μηχανής συχνότητας διενεργεί την προσαρμογή της ταχύτητας συγκόλλησης για να είναι καταλληλότερη


1. Εισαγωγή

Με την όλο και περισσότερο ανάπτυξη του μεγάλου προγράμματος γεφυρών δομών χάλυβα, η σημασία στην αυτόματη κατασκευή του u-πλευρού αυξάνεται μέρα με τη μέρα λόγω της μεγάλης ζήτησης και των υψηλών απαιτήσεων για την παραγωγικότητα και την ποιότητα ένωσης. Η επιχείρησή μας παρέχει τους διάφορους εξοπλισμούς κατασκευής προσώπου γεφυρών για τις εσωτερικές δημόσια εταιρείες ως Σαγκάη ZMPC, Jiangnan που στέλνει το κοβάλτιο και άλλους κατασκευαστές δομών χάλυβα γεφυρών στην Κίνα. Έχουμε κερδίσει τα ευνοϊκά σχόλια από τους πελάτες μας.

2. Κύρια εφαρμογή και κατάλληλη σειρά


• Ο εξοπλισμός που χρησιμοποιείται κυρίως για τη συγκόλληση ασπίδων αερίου του CO2 u-πλευρών του πιάτου γέφυρα-προσώπου. Το κομμάτι προς κατεργασία θα τοποθετηθεί στη συγκόλληση worktable, τα όπλα συγκόλλησης που εξοπλίζουν με τη μηχανή συγκόλλησης του CO2 μπορούν να κινηθούν στις κάθετες και οριζόντιες κατευθύνσεις στην ακτίνα του πλαισίου ατσάλινων σκελετών, οι οποίες κάνουν τα ακροφύσια συγκόλλησης να στοχεύσουν στη ραφή συγκόλλησης. Υπάρχει η μηχανική ακολουθώντας συσκευή στο μπροστινό μέρος του βραχίονα συγκόλλησης. Ο ατσάλινος σκελετός μπορεί να κινηθεί εμπρός στη ράγα για την αυτόματη συγκόλληση. Ο ατσάλινος σκελετός που ταξιδεύει είναι η διπλή οδήγηση με τον έλεγχο ταχύτητας VFD, ο οποίος κινεί σταθερά και εξασφαλίζει την απόδοση συγκόλλησης. Η ταχύτητα συγκόλλησης είναι τύπος ψηφιακής επίδειξης, όχι μόνο εύκολος αλλά και οπτικός σε λειτουργία.

• Κατάλληλη σειρά

Κατάλληλο μήκος κομματιών προς κατεργασία: 15000mm
Ανώτατο πάχος του γείσου:  30mm
Ανώτατο πάχος του πιάτου u-πλευρών:  20mm
 Ελάχιστη απόσταση συγκόλλησης μεταξύ του γειτονεύοντας με u-πλευρού: 180mm
Κατάλληλο πλάτος u-πλευρών:   160190mm
Κατάλληλο ύψος u-πλευρών:  285340mm
Ελάχιστο κέντρο στο κέντρο διάστημα μεταξύ του γειτονεύοντας με u-πλευρού: 510mm

3. Κύριες προδιαγραφές και παράμετροι


• Έκταση ραγών: 5000mm
• Μήκος ραγών: 18000mm
• Ταχύτητα συγκόλλησης: 0.24-2.4m/min
• Επιστροφής ταχύτητα: 3m/min
• Θέση συγκόλλησης: Συγκόλληση λωρίδων στην επίπεδη θέση
• Μέθοδος συγκόλλησης: Συγκόλληση ασπίδων αερίου του CO2
• Δύναμη μηχανών: 5kW (κεντρικός υπολογιστής)
• Πίεση πηγής αερίου: 0.4-0.6MPa


4. Περιγραφές λεπτομέρειας


• Η εμφάνιση και η δομή για την εμφάνιση, παρακαλώ αναφέρονται στο σχέδιο. Αποτελείται κυρίως από τον ατσάλινο σκελετό, τη μονάδα μεταφορών, τη μηχανική επισημαίνοντας συσκευή φανών συγκόλλησης, το ηλεκτρικό σύστημα ελέγχου και το σύστημα σειράς σωλήνων του CO2, τον ανώτερο ατσάλινο σκελετό, κ.λπ.

• Ο ατσάλινος σκελετός είναι το πλαίσιο της μηχανής, τα άλλα μέρη εγκαθίστανται στο πλαίσιο ατσάλινων σκελετών. Οι λειτουργίες του πλαισίου ατσάλινων σκελετών είναι κυρίως για την υποστήριξη των σχετικών μερών και η λήψη των μερών ταξιδεύει με την ταχύτητα συγκόλλησης. Το μειονέκτημα του πλαισίου ατσάλινων σκελετών έχει τη διακινούμενη ακτίνα δύο. Δύο σύνολα μηχανών φρένων ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ μέσω των μειωτών οδηγούν το πλαίσιο ατσάλινων σκελετών που ταξιδεύει στη ράγα. Δύο ζεύγη των ροδών είναι αδύνατα ενάντια στην πλευρά ραγών και το ανώτερο αεροπλάνο και δύο πλευρές της ράγας είναι με την κατεργασία, η οποία κρατά το σταθερό ταξίδι. Στην ανώτερη πλατφόρμα, όπου τοποθετείται το πεδίο διανομέων πηγής ισχύος και δύναμης συγκόλλησης, το βαρέλι καλωδίων, κ.λπ.

• Η μεταφορά εγκαθίσταται στη ράγα της ανώτερης πλατφόρμας πλαισίων ατσάλινων σκελετών. Οι λειτουργίες υποστηρίζουν το κεφάλι συγκόλλησης, τη μονάδα οδηγών τόξων, τον ενώνοντας στενά βραχίονα, κ.λπ., και ρυθμίζουν επίσης το ακροφύσιο. Η μηχανή οδηγεί την κίνηση βραχιόνων συγκόλλησης πάνω-κάτω μέσω του μειωτή από το εργαλείο και το ράφι, και η μεταφορά κινείται δεξιά και αριστερά από το εγχειρίδιο. Σύμφωνα με την απόσταση μεταξύ u-πιό δύσκαμπτου και του πλάτους της επιτροπής, ρυθμίστε τη θέση του βραχίονα συγκόλλησης, έτσι ώστε θα καλύψει την απαίτηση συγκόλλησης.
• Η ακολουθώντας συσκευή ραφών συγκόλλησης υιοθετεί τον πνευματικό πιέζοντας μηχανικό ακολουθώντας τρόπο, πνευματικός Τύπος κυλίνδρων ο κύλινδρος διαδρομής μηχανισμών και τον κάνει να κλίνει στη ραφή συγκόλλησης στενά, και υιοθετεί τη γραμμική ράγα για να καθοδηγήσει την κατεύθυνση.

• Ο ατσάλινος σκελετός και ο οξυγονοκολλητής είναι ολοκληρωμένος έλεγχος, ο οποίος τους κάνει για να είναι συνεργασμένη καλύτερη και καταλληλότερη λειτουργία. Το κινούμενο καλώδιο ατσάλινων σκελετών συνδέεται μέσω της αλυσίδας έλξης.
• Η διπλή οδήγηση πλευρών της μεταβλητής μηχανής συχνότητας διενεργεί την προσαρμογή της ταχύτητας συγκόλλησης για να είναι καταλληλότερη. Αυτή η μηχανή έχει επίσης τη δυνατότητα της γρήγορης ελεύθερης ταχύτητας για την επιστροφή

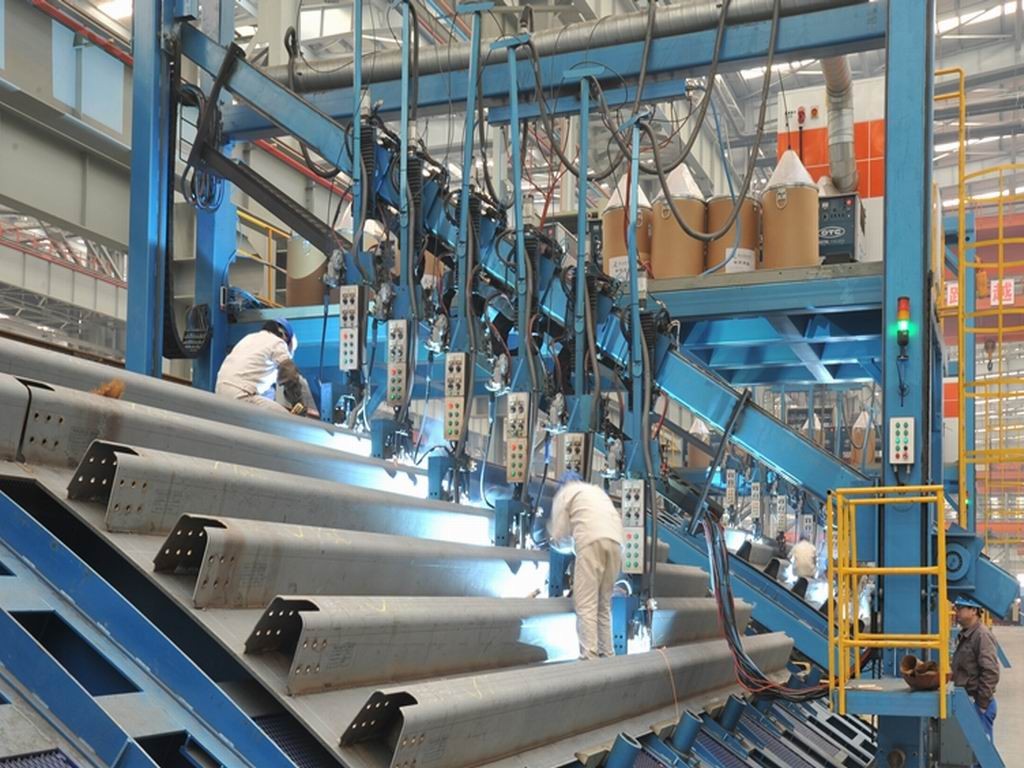

5. Φωτογραφίες αναφοράς





6. Συγκριτικό πλεονέκτημα


• ISO9000&CE επικυρωμένο
• Διεθνής εξουσιοδότηση
• Ακριβής παράδοση
• Επαγγελματική και πεπειραμένη ομάδα μηχανικών για να εξασφαλίσει το προηγμένο σχέδιο για τη δομή και ηλεκτρικός
• Πεπειραμένος και εξειδικευμένοι εργάτες στην προσοχή για κάθε εργασία ρεύστε από την υλική κοπή, τη συγκόλληση, τη λείανση στην τελική συνέλευση και τη δοκιμή για να εξασφαλίσει υψηλή ποιότητα μηχανών
• Επαγγελματικός και πεπειραμένος μετά από την υπηρεσία πώλησης ομάδα για να εγγυηθεί γρήγορα και ικανοποιημένη εγκατάσταση, ανάθεση ή υπηρεσία
• Βέλτιστες υλικά και μεταφορές για να εξασφαλίσει την καλύτερη απόδοση
• Η Επιτροπή και δοκιμή πριν από την παράδοση
• Η επιθεώρηση εργοστασίων ενθαρρύνεται
