Χειρωνακτικός βραχίονας στηλών συγκόλλησης περιστροφής, μηχανή συγκόλλησης βραχιόνων στηλών 80kg 120mm1000mm
1set
MOQ
Negotiable
τιμή
large.img.alt
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: weldsuccess
Πιστοποίηση: CE,ISO9000
Αριθμό μοντέλου: Σειρά LHQ
Υψηλό φως:

Χειρωνακτικός βραχίονας στηλών συγκόλλησης

,

βραχίονας στηλών 120mm ενώνοντας στενά

,

80kg μηχανή συγκόλλησης βραχιόνων στηλών

Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Κεντρικός υπολογιστής γυμνός στο εμπορευματοκιβώτιο και το ηλεκτρικό μέρος ελέγχου που συσκευάζονται
Χρόνος παράδοσης: 25-35 ημέρες
Όροι πληρωμής: TT/LC
Δυνατότητα προσφοράς: 50sets/month.
Όροι τιμών: ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ (Σαγκάη) ή CIF (ονομασμένος το λιμένα)
Προδιαγραφές
Όνομα προϊόντων: χειριστές συγκόλλησης στηλών και βραχιόνων
Ανώτατο φορτίο κλ τελών βραχιόνων: 80kg
Κτύπημα χιλ. στηλών: 1000mm
Κτύπημα χιλ. βραχιόνων: 1000mm
Ταχύτητα mm/min ταξιδιού βραχιόνων: 120mm1000mm
Εφαρμογή: διαμήκης συγκόλληση ραφών σωλήνων δεξαμενών
Παροχή ηλεκτρικού ρεύματος: 380V 50HZ 3P ή κατάλληλος
Περιγραφή προϊόντων

Χειριστής συγκόλλησης στηλών και βραχιόνων με τη χειρωνακτική περιστροφή, το ελαφρύ καθήκον, το αμερικανικό Λίνκολν ή το Μίλερ που ενώνουν στενά το σύστημα





Γρήγορες λεπτομέρειες



  • Ελαφρύς τύπος καθήκοντος με το φορτίο τελών βραχιόνων μέχρι 80KG
  • Τύπος εκεί τρεις δομών: σταθερός, σταθερός με την περιστροφή, και την κινητή περιουσία με την περιστροφή
  • Μηχανοποιημένος διαγώνιος ολισθαίνων ρυθμιστής 100*100mm λεπτό κτύπημα ρύθμισης στο πυροβόλο όπλο συγκόλλησης
  • Οι χειριστές στηλών και βραχιόνων μπορούν να συνειδητοποιήσουν ότι η αυτόματη συγκόλληση ενσωματώνει με τα συστήματα συγκόλλησης ΠΡΙΟΝΙΩΝ, MAG και TIG
  • Εκτενώς εφαρμοσμένος στο δοχείο πίεσης, τη μεταλλουργία, τη δύναμη, τη χημική βιομηχανία, τον πύργο αέρα, το σύστημα σωληνώσεων και άλλα γραμμές



μηχανή συγκόλλησης στηλών και βραχιόνων της εισαγωγής:



Η ένωση column&Boom των χειριστών Guoheng αντιπροσωπεύει έξω όχι μόνο την καινοτομία στο σχέδιο και την ποιότητα



κατασκευή, αλλά και για την αξιοπιστία και την ευρωστία. Μπορεί να συνειδητοποιήσει ότι η αυτόματη συγκόλληση ενσωματώνει με το ΠΡΙΟΝΙ, MAG

και TIG συστήματα συγκόλλησης, και ισχύων εκτενώς στο δοχείο πίεσης, μεταλλουργία, δύναμη, χημική βιομηχανία, αέρας

πύργος, σύστημα σωληνώσεων και άλλα γραμμές. Σύμφωνα με τη χωρητικότητα φορτίων τελών βραχιόνων, διαιρείται σε ελαφρύ καθήκον (LHQ),



μεσαίας ισχύος (LHZ), βαρέων καθηκόντων (LHW) και εξαιρετικά βαρέων καθηκόντων (HCJ). Κατωτέρω είναι οι κύριες παράμετροι του φωτός μας

χειριστής συγκόλλησης καθήκοντος column&boom. Παρέχουμε επίσης τους κατάλληλους χειριστές συγκόλλησης column&boom

σύμφωνα με τις ειδικές απαιτήσεις σας.



2. Κύριες παράμετροι



Πρότυπο

LHQ1*1

LHQ2*2

LHQ3*3

LHQ4*4

Κτύπημα χιλ. στηλών

1000

2000

3000

4000

Κτύπημα χιλ. βραχιόνων

1000

2000

3000

4000

Ταχύτητα mm/min ανελκυστήρων βραχιόνων

1000

Ταχύτητα mm/min ταξιδιού βραχιόνων

120-1200

Ανώτατο φορτίο κλ τελών βραχιόνων

80

Μετάδοση ταξιδιού βραχιόνων

Ζεύγος εργαλείων και ραφιών

Μετάδοση ανελκυστήρων βραχιόνων

Ζεύγος αλυσίδων και αλυσσοτροχών

Μηχανοποιημένη μονάδα χιλ. ολισθαινόντων ρυθμιστών

Πάνω-κάτω τη σειρά

100

ΑΡΙΣΤΕΡΗ και ΔΕΞΙΑ σειρά

100

Ελάχιστη απόσταση μεταξύ της χαμηλότερης επιφάνειας βραχιόνων και της επιφάνειας ραγών

740 (κίνηση και περιστροφή)

690 (στάσιμος και περιστροφή)

Περιστροφή στηλών



Χειρωνακτική περιστροφή που κλειδώνεται έπειτα από τη βίδα

Ταχύτητα mm/min ταξιδιού Boogie

Χειρωνακτική ώθηση που κλειδώνεται έπειτα από τη βίδα

Εσωτερική έκταση χιλ. ραγών Boogie

1000

Παροχή ηλεκτρικού ρεύματος

380V 50HZ 3P ή κατάλληλος

Ανωτέρω είναι τα τυποποιημένες πρότυπα και οι παράμετροί μας, και μπορεί να σχεδιαστεί και να κατασκευαστεί κατόπιν αιτήσεως.

* Διατηρούμε το δικαίωμα να αλλάξουμε τις προδιαγραφές χωρίς προηγούμενη ειδοποίηση.



3. Κύρια χαρακτηριστικά γνωρίσματα



Τα τυποποιημένα πρότυπα των χειριστών συγκόλλησής μας column&boom έχουν τα ακόλουθα χαρακτηριστικά γνωρίσματα:

  • Γερός όλη η επεξεργασία χάλυβα
  • περιστροφή στηλών 360 βαθμού με το χειρωνακτικό κλείδωμα σε οποιαδήποτε θέση
  • Μεταβλητός βραχίονας ταχύτητας που ελέγχεται από τον αναστροφέα
  • Ανύψωση βραχιόνων μέσω του συνδεμένου ραφιού μηχανών και κίνηση γραναζιών με το φρένο
  • Η ανύψωση και η εγκάρσια κίνηση τοποθέτησαν στη σέλα που επιτρέπει την εύκολες συντήρηση και τη συντήρηση πρόσβασης
  •
  • Πλήρως αντίθετος μηχανών που ισορροπείται από το εσωτερικό βάρος στηλών, που συνδέεται με τη byheavy αλυσίδα καθήκοντος σελών
  • Η συσκευή αντι-πτώσης προσφέρει το χαρακτηριστικό γνώρισμα ασφάλειας
  • Οι πρόσθετοι ευρείς κύλινδροι και τα μοναδικά slideways εξασφαλίζουν ελάχιστα να διαβούν εκτροπής
  • Οι καινοτόμοι επεξεργασμένοι στη μηχανή τρόποι «ορθογωνίων» στη στήλη εξασφαλίζουν ότι η σέλα βραχιόνων κινείται ομαλά χωρίς τη δόνηση. Αυτό μειώνει τη φθορά λόγω χρήσης.
  • Μηχανοποιημένη διαγώνια μονάδα ολισθαινόντων ρυθμιστών για να διευκολύνει τη ρύθμιση κεφαλιών συγκόλλησης
  • Διακόπτης ορίου και για το ταξίδι και για τον ανελκυστήρα βραχιόνων
  • Επεξεργασία ανατίναξης άμμου στα κύρια μέρη συγκόλλησης πρίν χρωματίζει
  • Όλα τα μέρη κινήσεων έχουν το σύστημα λίπανσης
  • Τα κύρια ηλεκτρικά στοιχεία είναι εμπορικά σήματα ABB/Siemens
  • Κρεμαστό κόσμημα χεριών
  • Ανυψωτικό lug πάνω από τη στήλη
  • Τυποποιημένο χρώμα:
  •



Προαιρετικά χαρακτηριστικά γνωρίσματα:

  • Σύστημα συγκόλλησης: Αμερικανικό Λίνκολν ρεύμα-1000, NA-3S ή κινεζικό εμπορικό σήμα ή κατόπιν αιτήσεως
  • Σίτιση ροής και σύστημα αποκατάστασης
  • Διεπαφή για τον ακέραιο έλεγχο με τα κρεβάτια κυλίνδρων συγκόλλησης ή positioners συγκόλλησης για να διαμορφώσει το αυτόματο κέντρο συγκόλλησης



4. Σειρά ανεφοδιασμού

  • Ενώνοντας στενά column&boom χειριστής                               1set
  • Ηλεκτρικό σύστημα ελέγχου (συμπεριλαμβανομένου 1piece του ηλεκτρικού γραφείου ελέγχου, 1piece του κιβωτίου τηλεχειρισμού με το καλώδιο 12m)                            1set
  • Τεχνικά έγγραφα (με το χειρωνακτικό βιβλίο, το πιστοποιητικό συμμόρφωσης, τον κατάλογο συσκευασίας, κ.λπ.)                                                                   1set



5. Σχέδιο αναφοράς

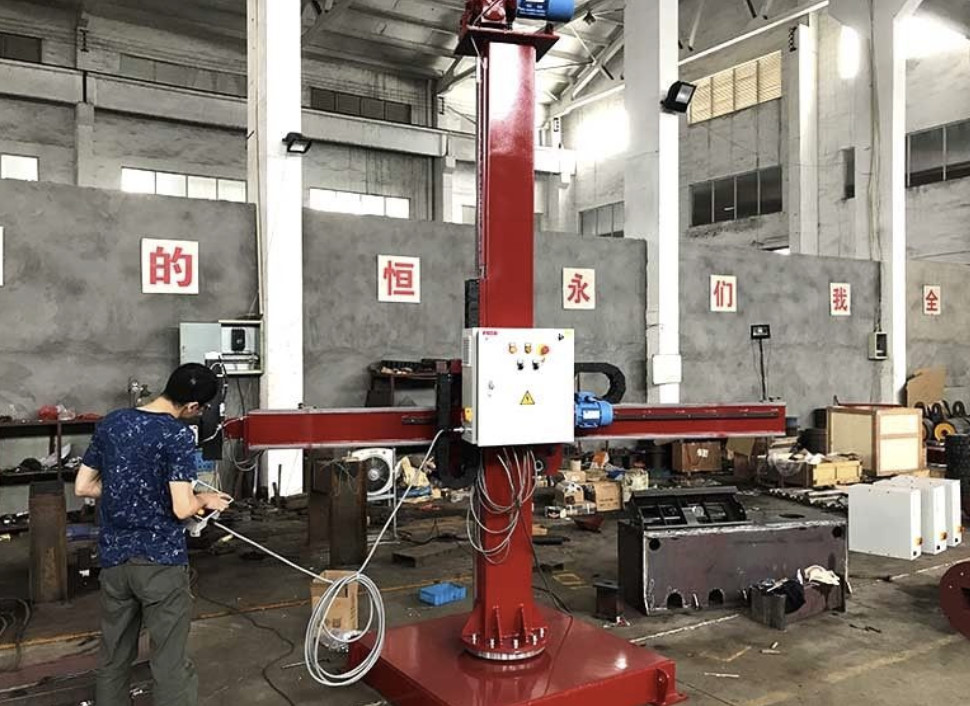

Χειρωνακτικός βραχίονας στηλών συγκόλλησης περιστροφής, μηχανή συγκόλλησης βραχιόνων στηλών 80kg 120mm1000mm 0
